Toplader
Die kompakten Teilereinigungsanlagen im Spritzverfahren
... unsere Bestseller!
Die Toplader sind für den harten, industriellen Einsatz konzipiert und erzielen hervorragende Reinigungsergebnisse.
Die Industriereinigungsanlagen scheuen keine Reinigungsaufgabe. Durch die robuste Bauweise und die komfortable Technik entfalten die Toplader-Anlagen ihre Stärken bei der gründlichen Beseitigung der Verschmutzungen. Die Anlagen verfügen über eine hochwertige Standard-Ausstattung. Durch die schräg geschnittenen Anlagenkörper stehen optimale Beladehöhen zur Verfügung.
Die Ausstattung mit hochwertiger Technik und Komponenten ist Basis ihrer hohen Anlagenzuverlässigkeit sowie Anlagensicherheit.
Neben dem Reinigungsmittel trägt auch die Badpflege erheblich zur Sauberkeit der Teile bei. Sie umfasst im Standard eine Grob- und Feinfilterung. Durch weitere Pflegemaßnahmen (optional z.B. Ölabscheider) kann diese zusätzlich optimiert werden.
Unsere Toplader sind in folgenden Versionen standardmäßig lieferbar:
- Vollisolierte Standardausführung (Anlagentyp TRL)
- Nichtisolierte, preisgünstige Ausführung (Anlagentyp Topfit)
- Als 2-Tank-Ausführung - in dieser können zwei Prozesse z.B. Waschen und Spülen in einer Anlage stattfinden (Anlagentyp TRA - 2 Tank-Anlagen)
- Für den Betrieb mit lösemittelhaltigen Reinigungsmitteln mit einem Flammpunkt über 62°C (Anlagentyp Topfit-K) - nur auf Anfrage
Ergänzendes
Produkt

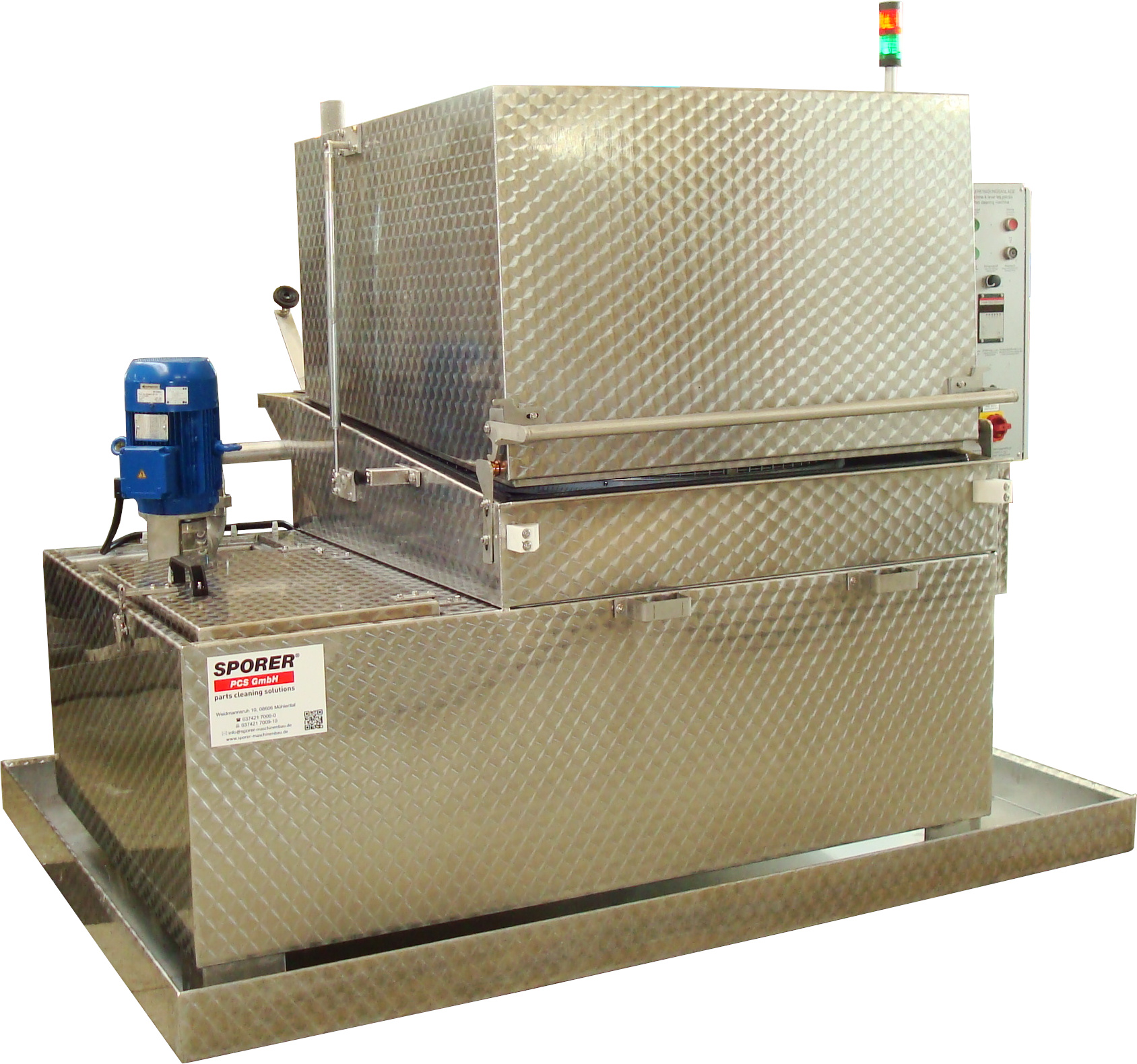

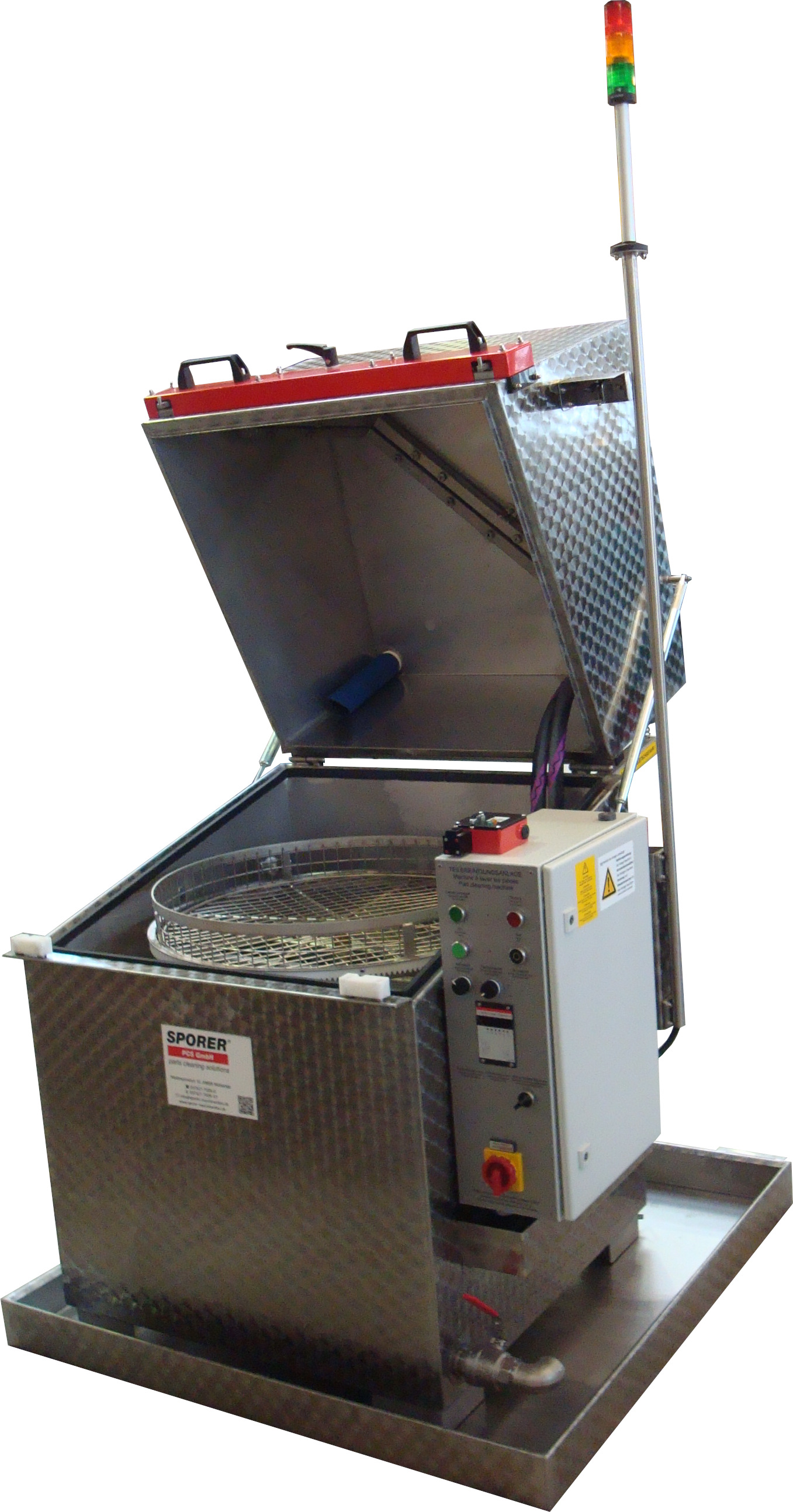

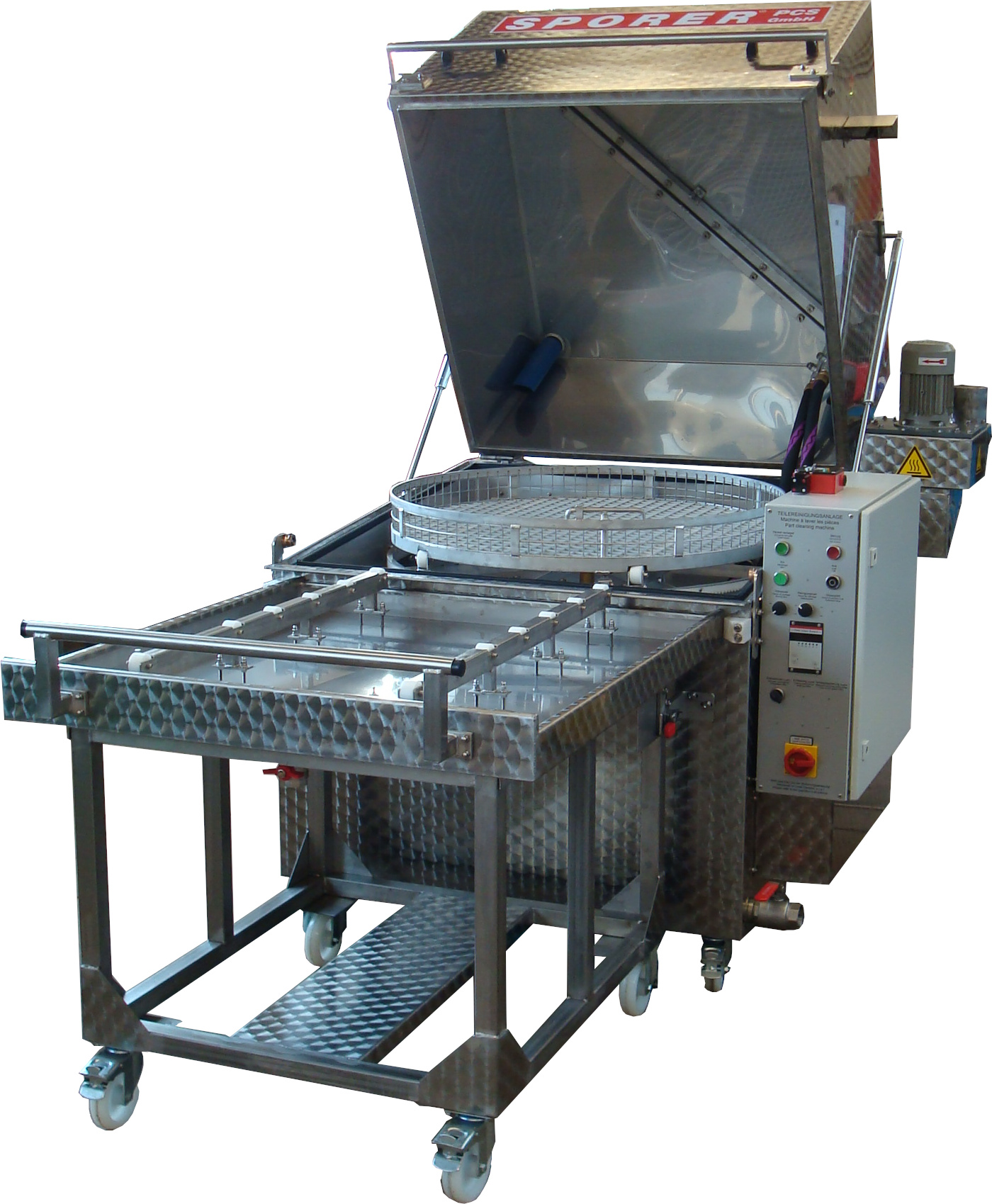

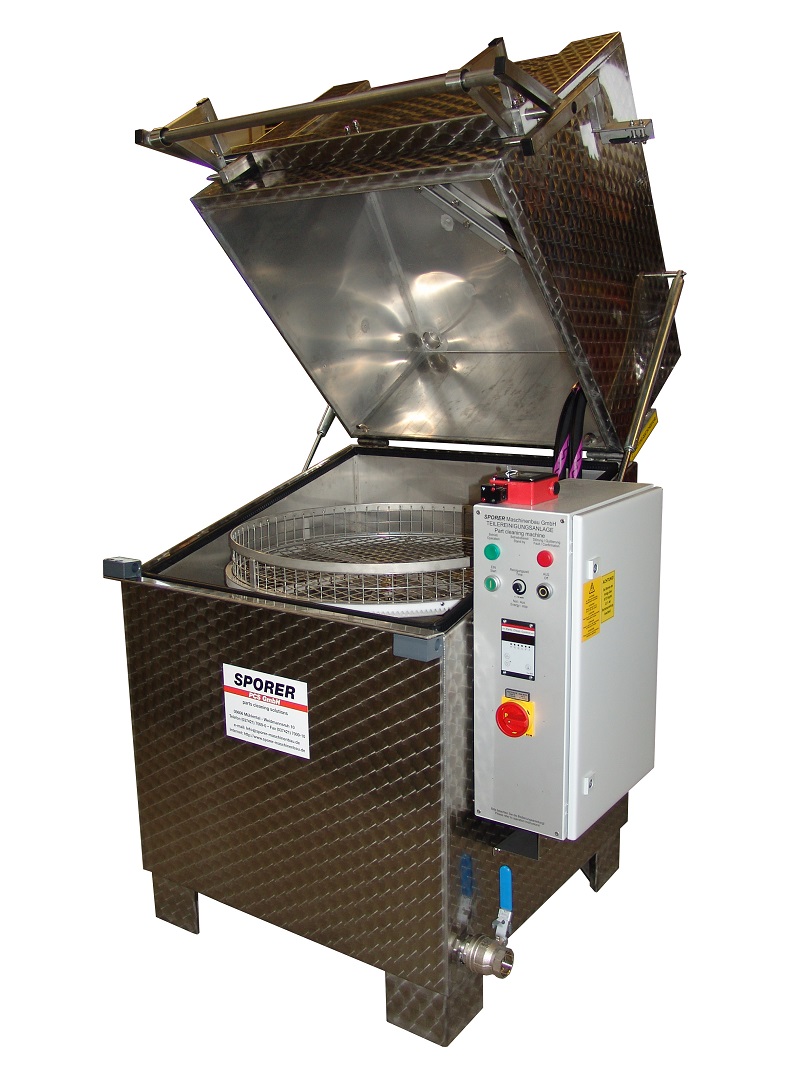

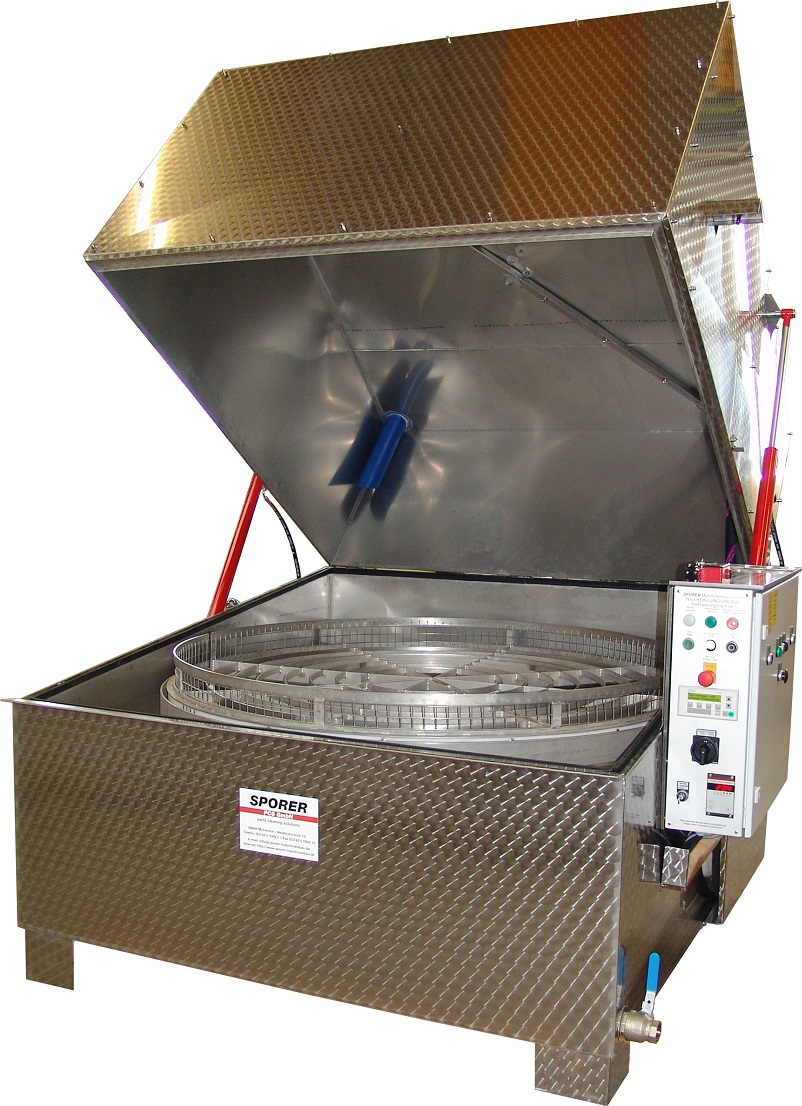

Unsere Industriereinigungsanlagen Toplader des Typs TRL werden bei uns serienmäßig in großen Stückzahlen gefertigt. Insbesondere die stabile und hochwertige Verarbeitung der Anlage sowie deren funktioneller Aufbau zeichnen die Toplader aus.
Unsere TRL's sind vollisoliert und sind für den Betrieb mit alkalisch, wässrigen Reinigungsmitteln konzipiert.
Unser Standardprogramm umfasst folgende Drehkorbgrößen:
- Ø 550 mm
- Ø 720 mm
- Ø 900 mm
- Ø 1100 mm
- Ø 1380 mm
- Ø 1580 mm
Einsatzbereiche
Toplader stehen für Mobilität und Flexibilität in vielen Einsatzgebieten, wie
- Produktion und Instandhaltung z. B. zum Entfernen von Öl- und Fettrückständen
- Kfz-Werkstätten
- Industrie und Handwerk
Die Hauptanwendungsgebiete sind die Instandhaltung und Zwischenreinigung in der Produktion.
Funktionsweise
Bei dem Anlagentyp Toplader (volle Edelstahlanlage) erfolgt die Werkstückreinigung durch das Spritzreinigungsverfahren.
Die verschmutzten Werkstücke werden entweder manuell oder über einen Kran (Kranbeladung optional wählbar) in den Anlagenkorb gelegt. Nach Wahl von Temperatur und Reinigungszeit beginnt der Waschprozess.
Die leistungsstarke Pumpe mit Edelstahl-Pumpenkopf befördert das Reinigungsmedium über das feststehende Düsensystem auf die Teile, währenddessen dreht sich der motorisch angetriebene Drehkorb mit den darin liegenden Werkstücken. Die Abreinigung erfolgt effektiv und flächendeckend von oben, unten und seitlich.
Die Entladung der Werkstücke erfolgt direkt durch den Werker. Der Korb kann mit Hilfe des Korbwechselsystems (optional) aus der Anlage gezogen und mittels dem Transportwagen (optional) weiter transportiert bzw. über den bauseitig vorhandenen Kran entladen werden.
Technische Daten
| TRL 550 | TRL 750 | TRL 900 | TRL 1100 | TRL 1400 | TRL 1600 | |
|---|---|---|---|---|---|---|
| Nenneingangsspannung | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz |
| Umwälzleistung der Pumpe | 7 - 18 m³/h | 4,5 - 12 m³/h | 4,5 - 12 m³/h | 2 Pumpen à 4,5 - 12 m³/h | 2 Pumpen à 4,5 - 12 m³/h | 2 Pumpen à 4,5 - 12 m³/h |
| Betriebsdruck max. zul. | 2,2 - 2,8 bar | 4,4 - 6,1 bar | 4,4 - 6,1 bar | 4,4 - 6,1 bar | 4,4 - 6,1 bar | 4,4 - 6,1 bar |
| Betriebstemperatur -standard | 62°C | 62°C | 62°C | 62°C | 62°C | 62°C |
| Betriebstemperatur -optional | 75°C | 75°C | 75°C | 75°C | 75°C | 75°C |
| Korbdurchmesser | 550 mm | 720 mm | 900 mm | 1100 mm | 1380 mm | 1580 mm |
| Nutzbare Höhe | 450 mm | 500 mm | 550 mm | 600 mm | 700 mm | 700 mm |
| Heizleistung | 3,0 kW | 6,0 kW | 6,0 kW | 7,5 kW | 7,5 kW | 7,5 kW |
| Leistungsaufnahme | 5,5 kW | 10,2 KW | 10,2 kW | 15,4 kW | 15,4 kW | 15,4 kW |
| Traglast max. | 50 kg | 250 kg | 300 kg | 350 kg | 500 kg | 500 kg |
| Tankvolumen max. | 85 l | 135 l | 175 l | 250 l | 300 l | 300 l |
| Außenmaße (BxTxH) ca. | 1000 x 900 x 1500 mm | 1160 x 1305 x 1600 mm | 1370 x 1490 x 1605 mm | 1630 x 1820 x 1640 mm | 1900 x 1980 x 1750 mm | 2235 x 2215 x 1750 mm |
| Einschaltdauer | 70 % | 70 % | 70 % | 70 % | 70 % | 70 % |
Ausstattung
- Zum Betrieb mit alkalisch, wässrigen Reinigungsmitteln mit einem pH-Wert 7-12 geeignet
- Stabiler Edelstahlwaschbehälter (1.4301)
- TRL 550 bis TRL 1100: Schwenkbarer Deckel ausgerüstet mit 2 Gasdruckfedern
- TRL 1400 bis TRL 1660: Schwenkbarer Deckel ausgerüstet mit Hydraulikzylinder
- Komplette Wärmeisolierung
- Vollstromfilterung
- Runder Edelstahlwaschkorb mit Zahnstange, der mittels einem Getriebemotor angetrieben wird
- Digitale Temperatursteuerung
- Schmutzfilterkasten mit Edelstahl-Drahtgewebe 200 μm
- Edelstahl-Düsensystem mit Flachstrahl- sowie Punktstrahldüsen (ober- und unterhalb des Waschkorbes angeordnet) - das obere Düsensystem ist mit schrägen, seitlichen Düsen versehen
- Elektrische, horizontale Förderpumpe mit Edelstahl-Pumpenkopf mit hochwertiger Gleitringdichtung
- Edelstahl-Rohrheizkörper
- Sicherheitspositionsschalter, der den Deckel während des Waschvorganges und der Abtropf- und Abnebelungsphase verriegelt.
- Schräger Tankboden zur leichteren Tankentleerung
- Trockenlaufschutz für die Pumpe und das Heizsystem
- Leckageüberwachung
Optionales Zubehör
Folgende Optionen sind standardmäßig erhältlich:
- Temperaturerhöhung von 62°C auf 75°C
- Automatische Niveauregulierung
- Automatische Chemiedosierung
- Waschzeitverlängerung
- Ölabscheidung
- Absaugung
- Schwadenkondensation
- Abblasung
- Automatische Deckelöffnung
- Schüttguttrommeln
- Zusätzliche Filtration
- Reiniger
Weitere Optionen auf Anfrage
Produkt
Unsere TOPFIT Serie
- TOPFIT im Preis
- TOPFIT in der Leistung
- TOPFIT in der Belastbarkeit
- TOPFIT in der Qualität
Unsere Teilereinigungsanlagen des Typs TOPFIT sind die nicht isolierte und preisgünstige Variante unserer TRL-Serie mit minimalen technischen Unterschieden. Sie sind ebenfalls für den Betrieb mit alkalisch, wässrigen Reinigungsmitteln konzipiert.
Unser Standardprogramm umfasst folgende Drehkorbgrößen:
- Korbdurchmesser 550 mm - TOPFIT 5
- Korbdurchmesser 720 mm - TOPFIT 7
- Korbdurchmesser 900 mm - TOPFIT 9
- Korbdurchmesser 1100 mm - TOPFIT 11
Einsatzbereiche
Toplader stehen für Mobilität und Flexibilität in vielen Einsatzgebieten, wie
- Produktion und Instandhaltung z. B. zum Entfernen von Öl- und Fettrückständen
- Kfz-Werkstätten
- Industrie und Handwerk
Die Hauptanwendungsgebiete sind die Instandhaltung und Zwischenreinigung in der Produktion.
Funktionsweise
Die Reinigung in der Edelstahl-Anlage erfolgt über eine effektive Spritzreinigung.
Nach Öffnen des Deckels werden die verschmutzten Werkstücke manuell in den Waschkorb gelegt. Der Waschprozess kann nach Wahl der Temperatur und der Reinigungszeit sowie nach dem Schließen des Anlagendeckels gestartet werden.
Das Reinigungsmedium wird durch die Pumpe(n) über das feststehende Düsensystem auf die Teile befördert. Gleichzeitig dreht sich der motorisch angetriebene Drehkorb mit den darin liegenden Werkstücken. Die Teile werden so effektiv und flächendeckend von oben, unten und seitlich gereinigt.
Nach Öffnung des Deckels erfolgt die Entladung der Werkstücke direkt durch den Werker.
Technische Daten
| Topfit 5 | Topfit 7 | Topfit 9 | Topfit 11 | |
|---|---|---|---|---|
| Nenneingangsspannung | 230 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz |
| Umwälzleistung der Pumpe | 7-18 m³/h | 7-18 m³/h | 7-18 m³/h | 7-18 m³/h |
| Betriebsdruck max. zul. | 2,2 - 2,8 bar | 2,2 - 2,8 bar | 2,2 - 2,8 bar | 2,2 - 2,8 bar |
| Betriebstemperatur | 62°C | 62°C | 62°C | 62°C |
| Korbdurchmesser | 550 mm | 720 mm | 900 mm | 1100 mm |
| Nutzbare Höhe | 400 mm | 480 mm | 550 mm | 680 mm |
| Heizleistung | 2,0 kW | 6,0 kW | 6,0 kW | 7,5 kW |
| Leistungsaufnahme | 2,5 kW | 8,4 kW | 8,4 kW | 11,7 kW |
| Traglast max. | 50 kg | 250 kg | 300 kg | 300 kg |
| Tankvolumen max. | 100 l | 150 l | 175 l | 200 l |
| Außenmaße (BxTxH) ca. | 950 x 750 x 1150 mm | 1080 x 950 x 1250 mm | 1270 x 1300 x 1290 mm | 1530 x 1620 x 1470 mm |
| Einschaltdauer | 70 % | 70 % | 70 % | 70 % |
Ausstattung
- Für den Betrieb mit alkalisch, wässrigen Reinigungsmitteln mit einem pH-Wert von 7-12
- Stabiler, nicht isolierter Edelstahlwaschbehälter (1.4301)
- Schwenkbarer Deckel ausgerüstet mit 2 Gasdruckfedern zur leichten Handhabung
- Öffnen und Schließen des Deckels über eine mechanischen Verriegelungshebel
- Zur Sicherheit des Bedienungspersonals ist ein Sicherheitspositionsschalter integriert, der den Deckel während des Waschvorganges und der Abtropf- und Abnebelungsphase elektromechanisch verriegelt.
- Motorisch angetriebener, runder Edelstahlwaschkorb (Gitter 30 x 30 x 3) mit Zahnstange
- Topfit 9 - Topfit 11: Stabile Korbzentrierung zur Unterstützung des Edelstahlwaschkorbes
- Während des Reinigungsprozesses erfolgt eine permanente Drehbewegung des Waschkorbes mit den darin liegenden Werkstücken
- Vollstromfilterung über einen Lochblechfilterkorb - zur Reinigung des Filters außerhalb der Anlage kann dieser leicht heraus genommen werden.
- Unterhalb des Waschkorbes angeordnetes feststehendes Düsensystem mit Flachstrahldüsen
- Oberes, feststehendes Edelstahl-Düsenrohr mit Punktstrahldüsen (Bohrungen), daran befestigt die beiden seitlichen Düsenrohre, die zur Optimierung des Reinigungsergebnisses im 45° Winkel angeordnet sind
- Elektrische, horizontale Förderpumpe(n) mit Edelstahl-Pumpenkopf mit hochwertiger Gleitringdichtung
- Einschraubheizkörper aus Edelstahl (1.4571)
- Trockenlaufschutz für die Pumpe(n) sowie das Heizsystem
- Schräger Tankboden zur leichteren Tankentleerung
- Digitale Temperatursteuerung
- Leckageüberwachung mit Zwangsabschaltung und Störmeldung
Optionales Zubehör
Folgende Optionen sind standardmäßig erhältlich:
- Temperaturerhöhung von 62°C auf 75°C
- Ablasshahn 1 1/2"
- Waschzeitverlängerung
- Automatische Niveauregulierung
- Automatische Chemiedosierung
- Ölabscheidung
- Absaugung
- Schüttguttrommeln
- Kleinteilekörbe
- Reiniger
Weitere Optionen auf Anfrage
Produkt

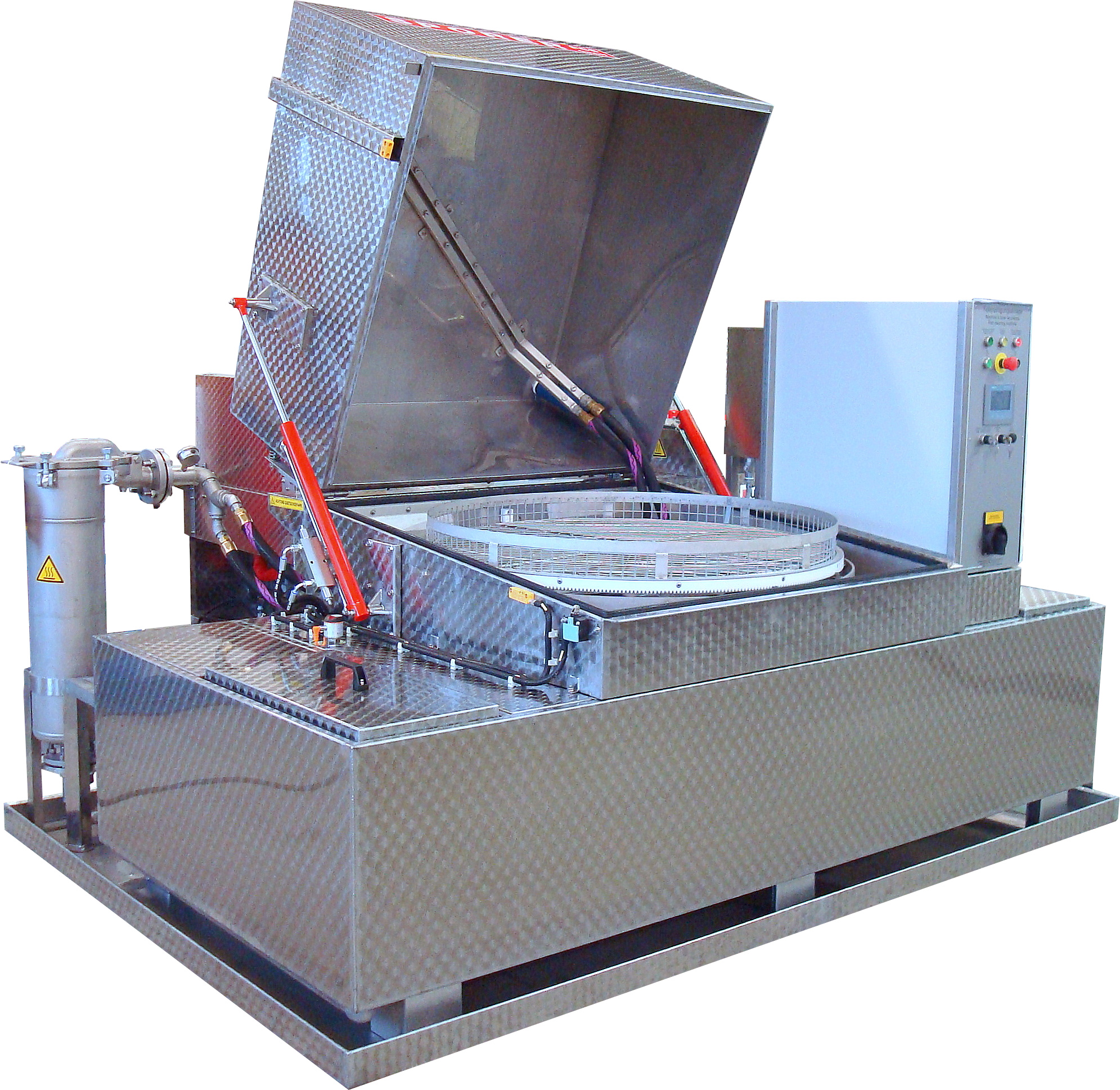

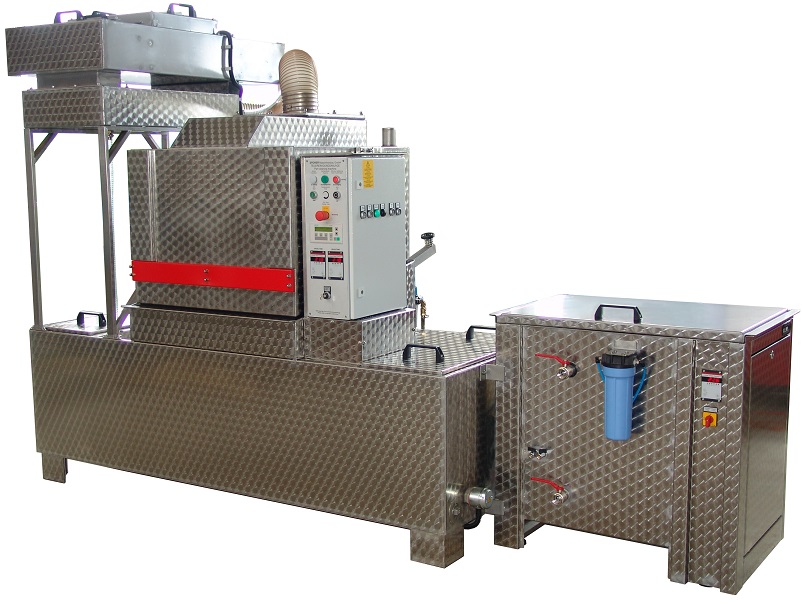

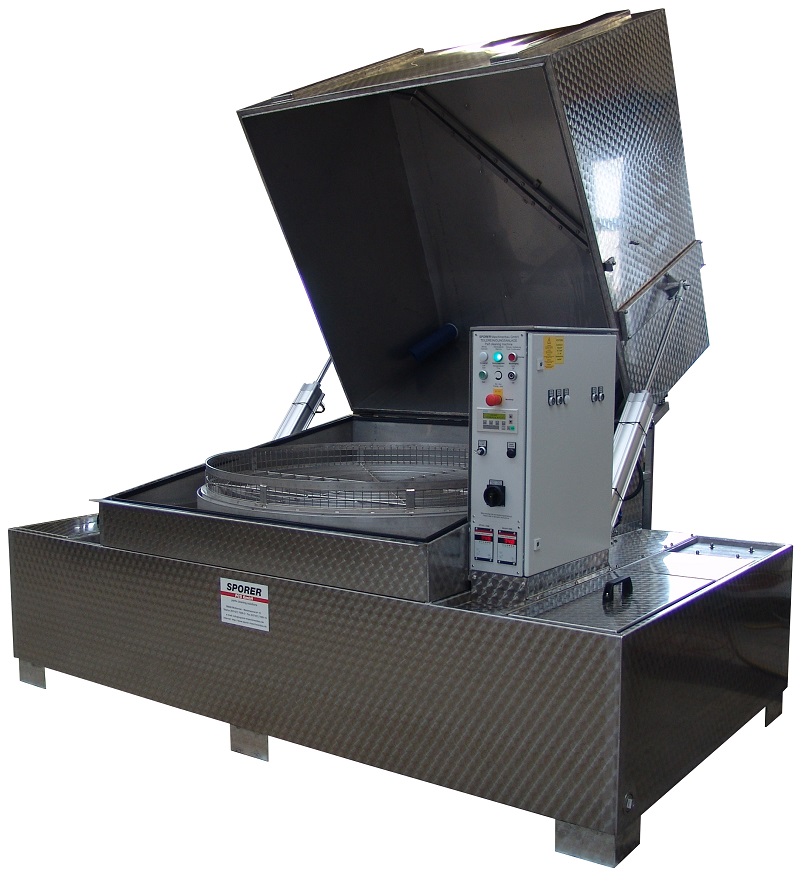

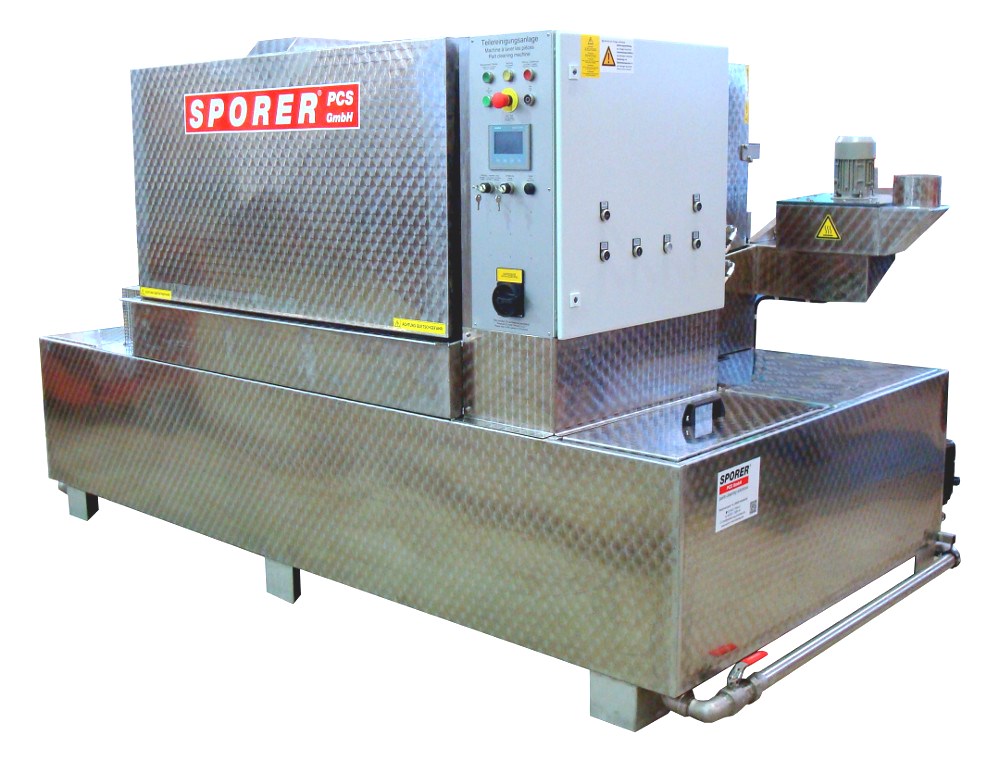

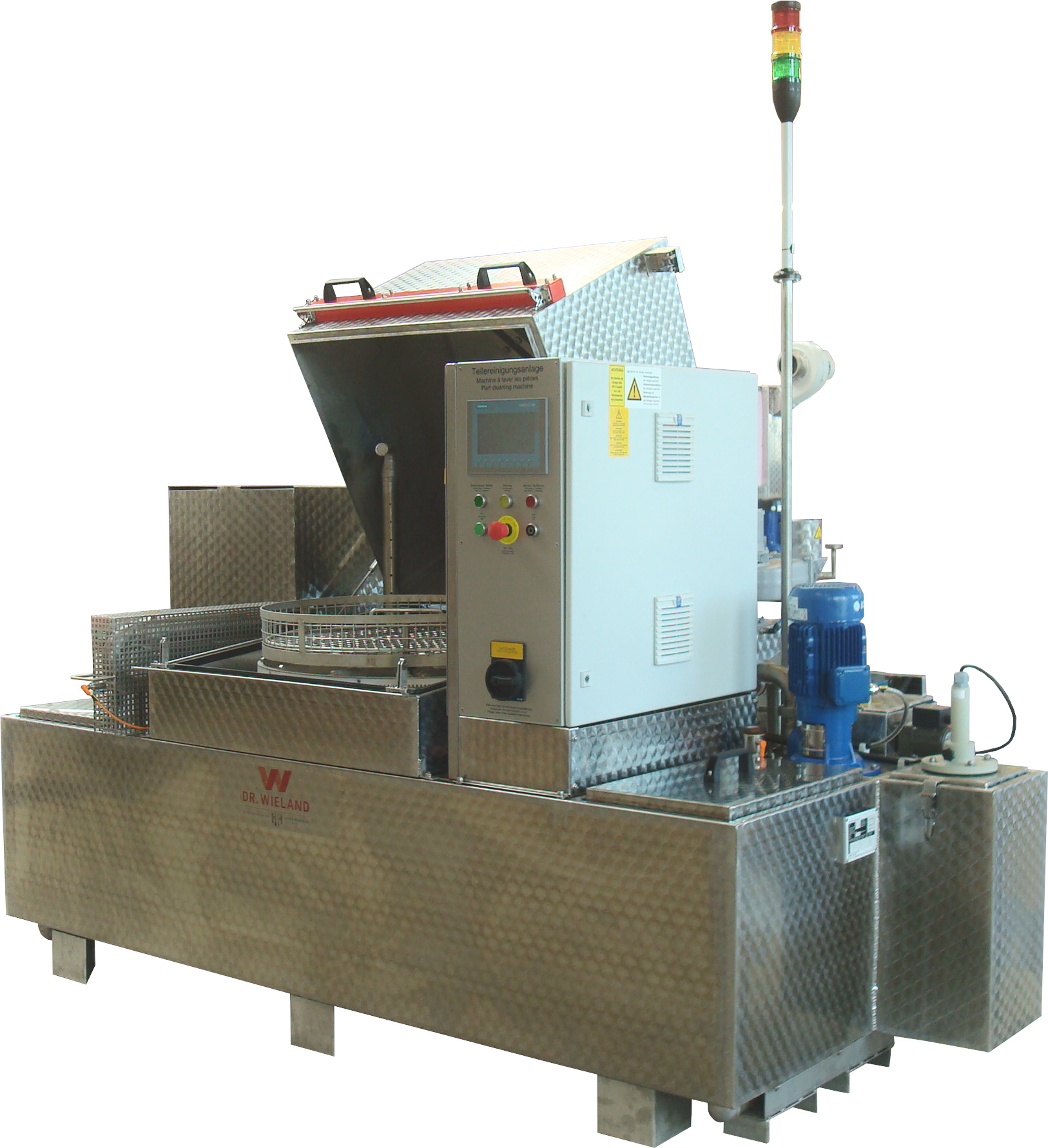

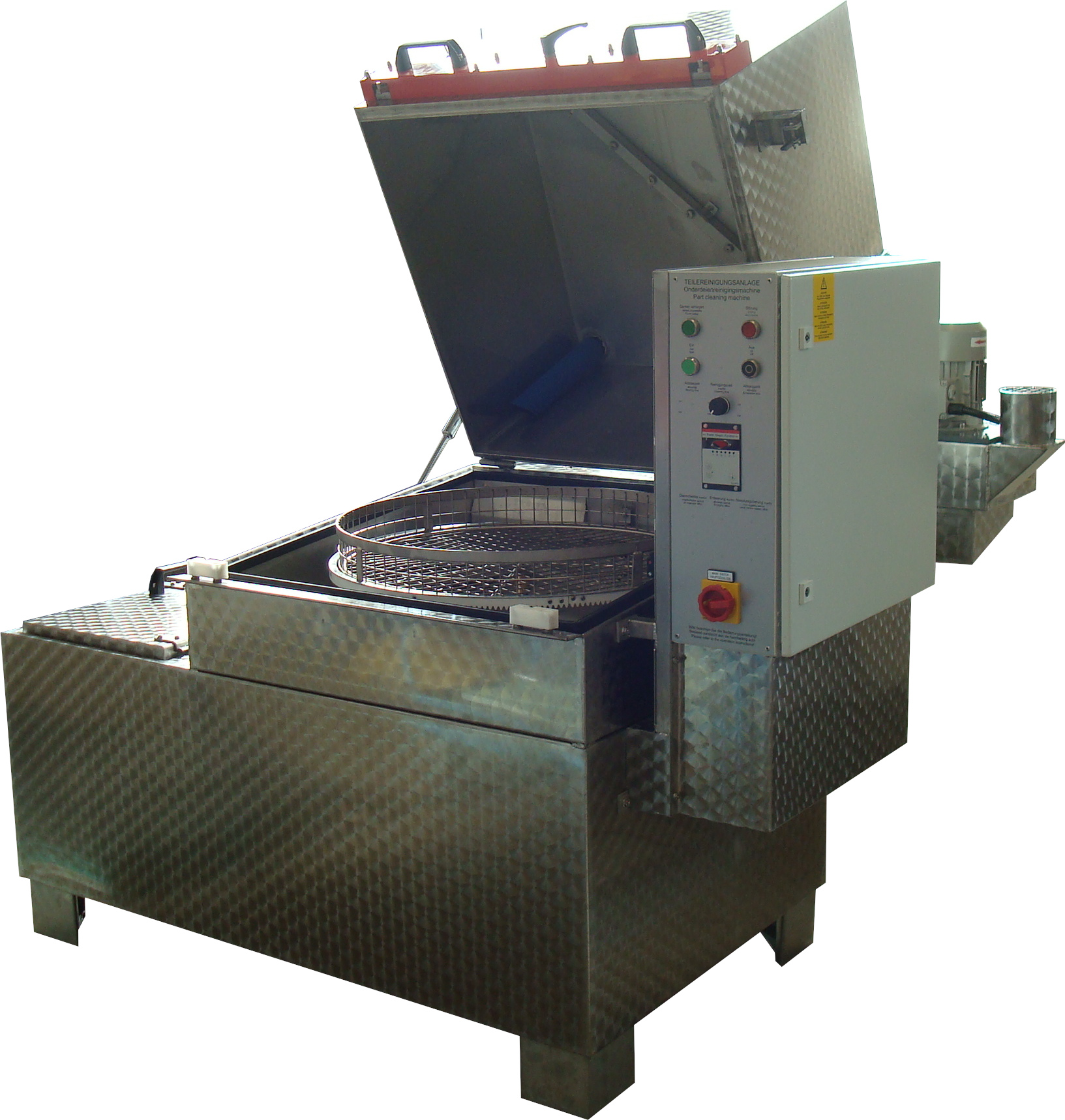

Unsere Toplader als 2-Tank-Anlage
Mit der Teilereinigungsanlage TRA wurde eine kostengünstige 2-Tank-Anlage konzipiert.
Die Industriereinigungsanlage des Typs TRA ermöglicht mit einer kompakten, mobilen Anlage die Reinigung in 2 Prozessen. Der Grundaufbau des Waschkorbsystems entspricht dem des Anlagentyps TRL.
Die Anlage ist serienmäßig mit einer Vollstromfilterung ausgerüstet.
Zudem wurde ein Spülprozess integriert, weshalb dieser Toplader als Zwei-Tank-Anlage ausgelegt ist. Die Medien des Wasch- und des Spültanks werden getrennt voneinander im Kreislauf geführt und über ein Wippensystem in den jeweiligen Tank zurückgeführt.
Darüber hinaus kann die Anlage mit einem Abblassystem und anderen vielfältigen Zusatzoptionen ausgerüstet werden.
Die Anlage punktet durch:
- Volle Edelstahlanlage, doppelwandig - wärmeisoliert
- Robuste Bauweise
- Umfangreiche Standardausstattung
- Hohe Verarbeitungs- und Materialqualität
- Energieeffizienz
- Flexibilität
Einsatzbereiche
Toplader stehen für Mobilität und Flexibilität in vielen Einsatzgebieten, wie
- Produktion und Instandhaltung z. B. zum Entfernen von Öl- und Fettrückständen
- Kfz-Werkstätten
- Industrie und Handwerk
Die Hauptanwendungsgebiete sind die Instandhaltung und Zwischenreinigung in der Produktion.
Funktionsweise
Die Abreinigung erfolgt über die Spritzreinigung. Die Werkstücke werden im rotierenden Waschkorb über ein feststehendes Edelstahl-Düsenrohrsystem (oben, unten und seitlich) gründlich abgereinigt.
Nach dem Waschprozess beginnt die Spülung. Hierzu fördert die Edelstahl-Spülpumpe das Spülmedium über ein separates Düsenrohrsystem auf die Werkstücke.
Das Medium wird über eine motorisch betriebene Wippe dem zugehörigen Mediumtank zugeführt.
Die Wasch- und Spülzeiten können über die programmierbare Steuerung eingestellt werden. Ebenso sind die Heizzeiten programmierbar.
Beide Systeme verfügen über eine Vollstromfiltration.
Technische Daten
| TRA 750 | TRA 900 | TRA 1100 | TRA 1400 | |
|---|---|---|---|---|
| Nenneingangsspannung | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz |
| Korbdurchmesser | 720 mm | 900 mm | 1100 mm | 1380 mm |
| Nutzbare Höhe | 450 mm | 550 mm | 600 mm | 700 mm |
| Betriebstemperatur - standard | 62°C | 62°C | 62°C | 62°C |
| Betriebstemperatur - optional | 75°C | 75°C | 75°C | 75°C |
| Traglast max. | 250 kg | 300 kg | 350 kg | 350 kg |
| Außenmaße (BxTxH) ca. | 1800 x 1305 x 1600 mm | 2040 x 1500 x 1700 mm | 2600 x 1650 x 1750 mm | 3000 x 1700 x 1750 mm |
| Einschaltdauer | 70 % | 70 % | 70 % | 70 % |
| Prozess Waschen | ||||
| Umwälzleistung der Pumpe | 4,5 - 12 m³/h | 4,5 - 12 m³/h | 2 Pumpen à 4,5 - 12 m³/h | 2 Pumpen à 4,5 - 12 m³/h |
| Betriebsdruck max. | 4,4 - 6,1 bar | 4,4 - 6,1 bar | 4,4 - 6,1 bar | 4,4 - 6,1 bar |
| Heizleistung | 7,5 kW | 7,5 kW | 2 x 7,5 kW | 2 x 7,5 kW |
| Tankvolumen max. | 200 l | 200 l | 300 l | 400 l |
| Prozess Spülen | ||||
| Umwälzleistung der Pumpe | 7-18 m³/h | 7-18 m³/h | 7-18 m³/h | 7-18 m³/h |
| Betriebsdruck max. | 2,2 - 2,8 bar | 2,2 - 2,8 bar | 2,2 - 2,8 bar | 2,2 - 2,8 bar |
| Heizleistung | 6 kW | 6 kW | 6 kW | 6 kW |
| Tankvolumen max. | 100 l | 100 l | 200 l | 300 l |
Ausstattung
- Zum Betrieb mit alkalisch, wässrigen Reinigungsmitteln mit einem pH-Wert 7-12 geeignet
- Stabiler Edelstahlwaschbehälter (1.4301)
- TRA 750 bis TRA 1100: Schwenkbarer Deckel ausgerüstet mit 2 Gasdruckfedern zur leichten Handhabung
- TRA 1400: Schwenkbarer Deckel ausgerüstet mit Hydraulikzylinder
- Komplette Wärmeisolierung
- Vollstromfilterung - Zwangsgeführte Kreislauffiltration
- Runder Edelstahlwaschkorb mit Zahnstange, der mittels einem Getriebemotor angetrieben wird
- Digitale Temperatursteuerung
- Programmierbare Steuerung - Siemens
- Edelstahl-Schmutzfilterkästen mit Edelstahl-Drahtgewebe, die separierte Schmutzpartikel sammeln und leicht herausnehmbar sind
- Wippensystem - Medien aus Wasch- und Spültank werden getrennt voneinander im Kreislauf geführt
- Edelstahl-Düsensystem mit Flachstrahl- sowie Punktstrahldüsen (ober- und unterhalb des Waschkorbes angeordnet) - das obere Düsensystem ist mit schrägen, seitlichen Düsen versehen
- Elektrische, horizontale Förderpumpen mit Edelstahl-Pumpenkopf mit hochwertigen mit hochwertigen Gleitringdichtungen
- Edelstahl-Rohrheizkörper
- Sicherheitspositionsschalter, der den Deckel während des Waschvorganges und der Abtropf- und Abnebelungsphase verriegelt
- Trockenlaufschutz für die Pumpe und das Heizsystem
- Leckageüberwachung
- TRA 1100 bis TRA 1400: aufklappbarer Edelstahlkorb mit Servicepositionierung
- Reinigungsprozesse Waschen und Spülen in einer Anlage - 2 Tankanlage
Optionales Zubehör
Folgende Optionen sind standardmäßig erhältlich:
- Temperaturerhöhung von 62°C auf 75°C
- Automatische Niveauregulierung
- Automatische Chemiedosierung
- Waschzeitverlängerung
- Ölabscheidung
- Absaugung
- Schwadenkondensation
- Abblasung
- Automatische Deckelöffnung
- Schüttguttrommeln
- Zusätzliche Filtration
- Reiniger
Weitere Optionen auf Anfrage
